xPON Dubbele modus ONU 1GE+1FE+CATV+WIFI
Modelnummer:ONT-2GF-RFW
Merk:Softel
Minimale bestelhoeveelheid (MOQ): 1
OMCI afstandsbediening CATV in-/uitschakelen
EPON/GPON Dual Mode
Brug- en routemodus
Compatibel met ZTE, HUAWEI en FIBERHOME OLT
01
Productbeschrijving
De ONT-2GF-RFW is een gateway-apparaat voor residentieel gebruik met routeringsfuncties voor XPON ONU en LAN-switch, geschikt voor zowel particuliere als kleine kantooromgevingen (SOHO). Het voldoet aan de ITU-T G.984- en IEEE802.3ah-normen.

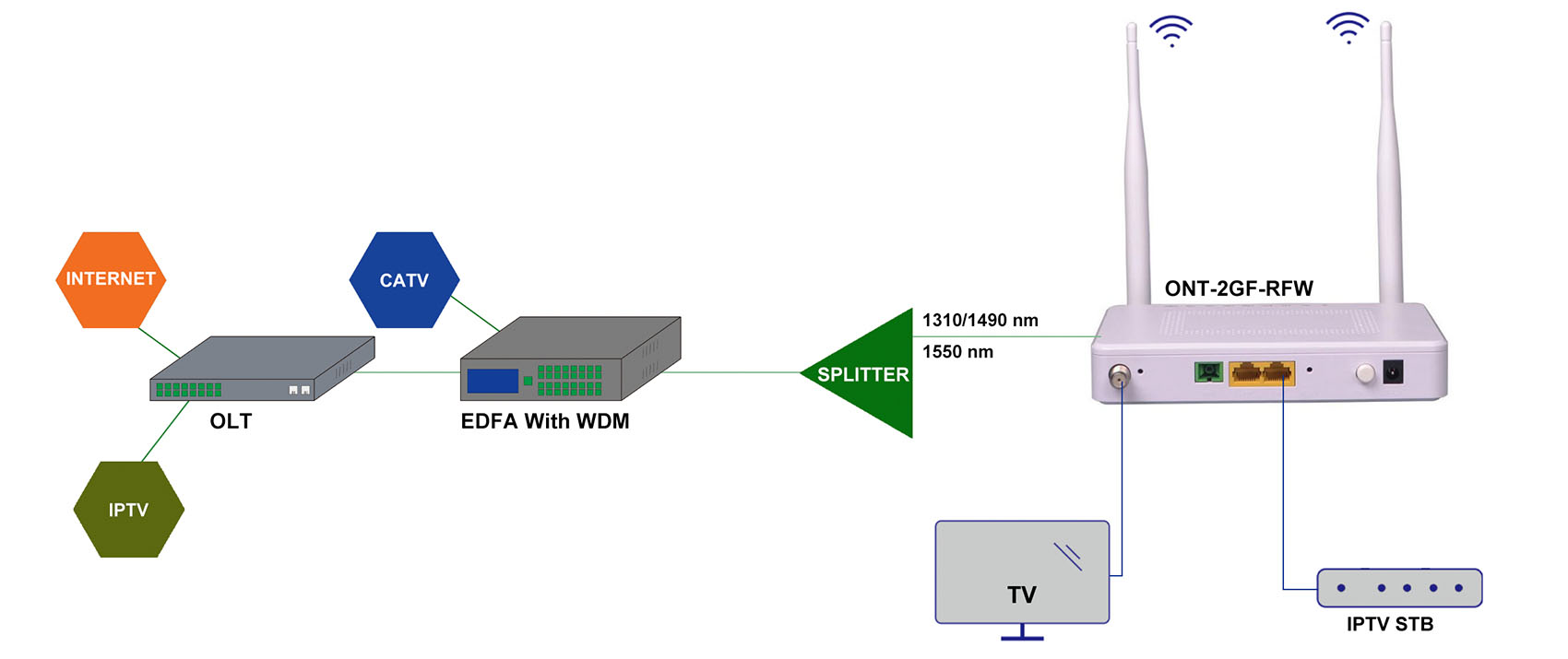

De uplink van de ONT-2GF-RFW biedt één PON-interface, terwijl de downlink twee Ethernet- en één RF-interface biedt. Hiermee kunnen optische toegangsoplossingen zoals FTTH (Fiber To The Home) en FTTB (Fiber To The Building) worden gerealiseerd. Het apparaat integreert volledig de betrouwbaarheid, onderhoudbaarheid en beveiliging van carrier-grade apparatuur en biedt particuliere en zakelijke klanten de laatste kilometer van breedbandtoegang.
Hardware specificaties
| PON-interface | Interfacetype | SC/PC, KLASSE B+ |
| Tarief | Uploadsnelheid: 1,25 Gbps; Downloadsnelheid: 2,5 Gbps | |
| Gebruikersinterface | 1*10/100BASE-T;1*10/100/1000BASE-T; 1*RF interface | |
| Afmeting (mm) | 167(L)×118(B)×30(H) | |
| Maximaal stroomverbruik | <8W | |
| Gewicht | 200 g | |
| Bedrijfsomgeving | Temperatuur: -10°C ~ 55°C | |
| Luchtvochtigheid: 5% ~ 95%(geen condensatie) | ||
| Voeding | Externe voedingsadapter 12V/1A | |
| Voedingsadapteringang | 100-240V wisselstroom, 50/60Hz | |
| Afmetingen van de voedingsinterface | Binnendiameter metaal: φ2,1±0,1 mm; buitendiameter: φ5,5±0,1 mm; lengte: 9,0±0,1 mm | |
| WLAN-module | Dubbele interne en externe antenne, antenneversterking 5 dB, antennevermogen 16~21 dBm | |
| Ondersteuning voor 2,4 GHz, transmissiesnelheid van 300 Mbps. | ||
LED
| Staat | Kleur | Beschrijvingen | |
| PWR | Stevig | Groente | Normaal |
| Uit | Geen stroom | ||
| PON | Stevig | Groente | De ONU is geautoriseerd |
| Flash | ONU registreert | ||
| Uit | ONU is niet geautoriseerd | ||
| LOS | Stevig | Rood | Abnormaal |
| Flash | In diagnostische modus | ||
| Uit | Normaal | ||
| LAN 1 | Stevig | Groente | Link UP |
| Flash | Actief (Tx en/of Rx) | ||
| Uit | Link omlaag | ||
| LAN2 | Stevig | Groente | Link UP |
| Flash | Actief (Tx en/of Rx) | ||
| Uit | Link omlaag | ||
| WIFI | Flash | Groente | Normaal |
| Uit | Foutmelding/WLAN uitschakelen | ||
| OPT | Stevig | Groente | De ontvangst van het optische CATV-signaal is normaal. |
| Uit | Het optische signaalvermogen van de CATV-verbinding is abnormaal of defect. | ||
| RF | Stevig | Groente | Het uitgangsniveau van de CATV-optische machine is normaal. |
| Uit | Het uitgangsniveau van de CATV-optische machine is abnormaal of defect. |
Indexparameters van de optische machine
| project | eenheid | prestatieparameters | opmerking | |
| Optische parameters | Golflengte van licht | nm | 1200～1600 |
|
| Vorm van de optische connector |
| SC/APC | Overige aanpasbare | |
| Ontvangstvermogenbereik | dBm | -18～0 | Overige aanpasbare | |
| Nauwkeurigheid van de optische AGC-regeling | dBm | -15～0 | Overige aanpasbare | |
| Radiofrequentie (RF) parameters | Frequentiebereik | MHz | 47～1000 |
|
| Uitgangs-RF-impedantie | Ω | 75 |
| |
| Uitvoer vlakheid | dB | ±1,5 |
| |
| Aantal RF-poorten |
| 1 |
| |
| Nominaal outputniveau | dBuv | ≥(75±1,5) | Overige aanpasbare | |
| Uitgangsreflectieverlies | dB | >14 |
| |
| MER | dB | >31＠-15dBm | zie*noot1 | |
| >34＠-9dBm | ||||
| Link-indicatoren | C/N | dB | >51 | GYT143-2000 |
| CTB | dBc | >65 | ||
| CSO | dBc | >61 | ||
| Bedrijfstemperatuur | ℃ | -10～+60 |
| |
| Opslagtemperatuur | ℃ | -40～+80 |
| |
| Werkvochtigheid |
| 20%～90% |
| |
| Bewaar de luchtvochtigheid |
| 10%～95% |
| |
| Stofwerende eisen |
| 《YD/T1475-2006》 |
| |
| MTBF | H | 40000H |
*Opmerking 1: De testomstandigheden zijn 59 analoge kanalen en 38 digitale kanalen.
Softwarekenmerk (GPON)
| naleving van de norm | Voldoen aan ITU-T G.984/G.988 Voldoen aan IEEE802.11b/g/n Voldoen aan de GPON-interoperabiliteitsstandaard van China Telecom/China Unicom |
| GPON | Ondersteuning voor het ONT-registratiemechanisme |
| Ondersteuning DBA | |
| Steun FEC | |
| Ondersteuning voor linkversleuteling | |
| Ondersteunt een maximale effectieve transmissieafstand van 20 km. | |
| Ondersteuning voor langdurige verlichtingsdetectie en optische vermogensdetectie | |
| Multicast | IGMP V2 Proxy/Snooping |
| WLAN | Ondersteuning voor WPA2-PSK/WPA-PSK-encryptie |
| Ondersteuning van cliëntisolatie | |
| Ondersteuning voor 4 SSID's | |
| Ondersteuning voor 802.11 BGN-modus | |
| Ondersteunt een maximale snelheid van 300M. | |
| Beheer en onderhoud | Ondersteuning van webbeheer |
| Ondersteuning voor CLI/Telnet-beheer | |
| Ondersteuning voor poort-loopbackdetectie | |
| Verenigbaarheid | Ondersteun de verbinding met de OLT van de concurrent en de bijbehorende protocollen, waaronder die van Huawei, H3C, ZTE, BDCOM, RAISECOM, enzovoort. |
Softwarekenmerk (EPON)
| naleving van de norm | Voldoen aan IEE802.3ah EPON Voldoen aan de EPON-interoperabiliteitsstandaard van China Telecom/China Unicom. |
| EPON | Ondersteuning voor het ONT-registratiemechanisme |
| Ondersteuning DBA | |
| Steun FEC | |
| Ondersteuning voor linkversleuteling | |
| Ondersteunt een maximale effectieve transmissieafstand van 20 km. | |
| Ondersteuning voor langdurige verlichtingsdetectie en optische vermogensdetectie | |
| Multicast | IGMP V2 Proxy/Snooping |
| WLAN | Ondersteuning voor WPA2-PSK/WPA-PSK-encryptie |
| Ondersteuning van cliëntisolatie | |
| Ondersteuning voor 4 SSID's | |
| Ondersteuning voor 802.11 BGN-modus | |
| Ondersteunt een maximale snelheid van 300M. | |
| Beheer en onderhoud | Ondersteuning van webbeheer |
| Ondersteuning voor CLI/Telnet-beheer | |
| Ondersteuning voor poort-loopbackdetectie | |
| Verenigbaarheid | Ondersteun de verbinding met de OLT van de concurrent en de bijbehorende protocollen, waaronder die van Huawei, H3C, ZTE, BDCOM, RAISECOM, enzovoort. |
xPON Dual Mode ONU 1GE+1FE+CATV+WIFI ONT-2GF-RFW Gegevensblad
