Hoe test je de prestaties en betrouwbaarheid van PROFINET-kabels?

1. Waarom het testen van PROFINET-kabels belangrijk is

PROFINET is een veelgebruikte industriële Ethernet-standaard die realtime communicatie mogelijk maakt tussen apparaten in productieomgevingen. Naarmate organisaties steeds meer op deze technologie vertrouwen om de connectiviteit te verbeteren en processen te stroomlijnen, kan het belang van de kwaliteit en prestaties van PROFINET-kabels niet genoeg benadrukt worden. Het testen van deze kabels is niet alleen een preventieve maatregel, maar een cruciale stap in de beveiliging van de gehele netwerkinfrastructuur.

Het testen van PROFINET-kabels biedt vier belangrijke voordelen:

1. Betrouwbare gegevensoverdrachtdoor pakketverlies en communicatiestoringen te voorkomen.

2. Netwerkbetrouwbaarheidwaardoor onverwachte uitvaltijd wordt verminderd.

3. Naleving van normenwaarmee wordt bevestigd dat aan de IEC 61158- en PROFINET-vereisten wordt voldaan.

4. Kostenbesparingendoor fouten op te sporen voordat ze escaleren tot systeemstoringen.

2. Belangrijkste prestatieparameters om te testen

Bij het testen van PROFINET-kabels moeten de volgende factoren worden geëvalueerd:

• Signaalintegriteit– zorgt voor een zuivere, onvervormde gegevensoverdracht.

• Impedantieaanpassing– PROFINET vereist doorgaans 100Ω Cat5e/Cat6-bekabeling.

• Overspraak (NEXT en FEXT)– voorkomt interferentie tussen kabelparen.

• Verzwakking– meet het signaalverlies over de kabellengte.

• Retourverlies– evalueert reflecties die worden veroorzaakt door slechte afsluitingen.

• Afschermingseffectiviteit– cruciaal in lawaaierige industriële omgevingen.

• Fysieke schade- sneden, buigingen of knikken kunnen de prestaties verminderen.

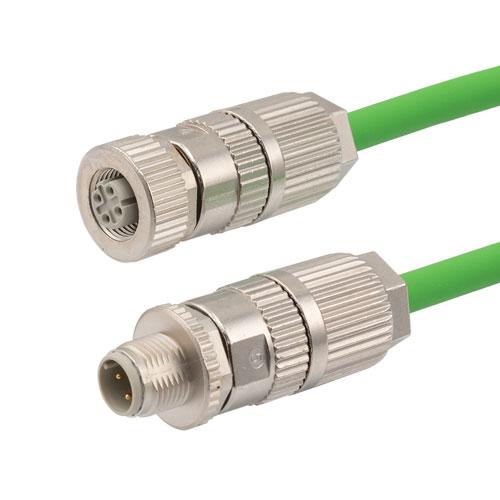

Voorbeeldkabel:
PROFINET type B/C industriële Cat5e Ethernetkabel, IP67-gecertificeerd, D-gecodeerde M12 mannelijk-vrouwelijk, SF/UTP dubbel afgeschermde 22AWG gevlochten geleiders, zeer flexibele industriële kwaliteit voor buitengebruik, PLTC-gecertificeerd, groene TPE-mantel.

3. Methoden voor het testen van PROFINET-kabels

1) Visuele inspectie

Een grondige visuele inspectie is de eerste stap bij het beoordelen van de kabelintegriteit. Controleer alle connectoren op beschadigingen, corrosie of verbogen pinnen. Onderzoek de kabel op fysieke spanning, scherpe bochten of blootliggende afscherming. Houd in het algemeen een minimale buigradius aan die gelijk is aan acht keer de kabeldiameter om interne beschadiging van de geleiders te voorkomen.

2) Continuïteitstesten

Continuïteitstesten zorgen ervoor dat alle acht geleiders correct met elkaar verbonden zijn. Hiermee worden onderbrekingen, kortsluitingen of verkeerd aangesloten draden opgespoord die de communicatie kunnen verstoren. Een eenvoudige kabeltester of multimeter kan de basiscontinuïteit controleren tijdens installatie- of onderhoudscontroles.

3) Wiremap testen

Wiremap-testen verifiëren de correcte pinbezetting volgens de TIA-568A- of TIA-568B-standaarden. Ze identificeren gesplitste paren die mogelijk niet zichtbaar zijn bij een standaard continuïteitstest, maar de signaalkwaliteit aanzienlijk kunnen beïnvloeden. Validatie van de bedradingslay-out draagt ​​bij aan consistente prestaties en naleving van de standaarden.

4) Testen van de signaalintegriteit

Signaalintegriteitstesten beoordelen het vermogen van een kabel om gegevens zonder kwaliteitsverlies te verzenden door demping, overspraak en impedantie te meten. Hulpmiddelen zoals de Fluke Networks DSX CableAnalyzer worden doorgaans gebruikt om kabels te certificeren op naleving van de Ethernet- en PROFINET-prestatienormen.

5) Controle van afscherming en aarding

Deze test bevestigt dat de afscherming overal in de kabel en connectoren doorlopend is en identificeert aardingsproblemen die de gevoeligheid voor elektromagnetische interferentie (EMI) kunnen verhogen. Goede afscherming en aarding zijn essentieel in lawaaierige industriële omgevingen.

6) Bitfoutfrequentietest (BERT)

BERT meet daadwerkelijke fouten bij gegevensoverdracht onder belasting. Door de bitfoutfrequentie tijdens gebruik te beoordelen, biedt deze test een realistische evaluatie van de kabelprestaties in de praktijk – cruciaal voor netwerken die hoge betrouwbaarheid en lage latentie vereisen.

7) Milieustresstesten

Milieutests stellen kabels bloot aan extreme temperaturen, trillingen, vocht en andere zware omstandigheden om de duurzaamheid in industriële of buitenomgevingen te controleren. PROFINET-kabels die geschikt zijn voor buitengebruik, hebben vaak een mantel van PUR of PE om UV-straling en chemische invloeden te weerstaan.

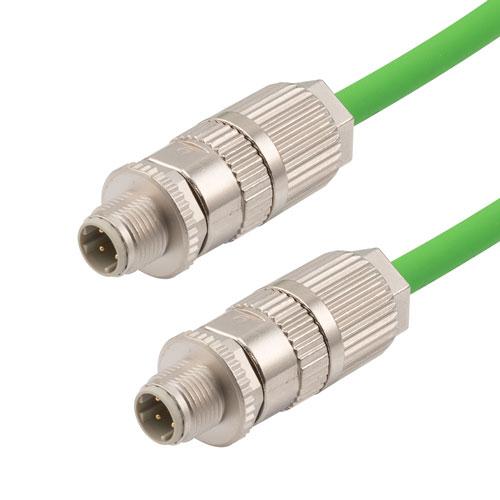

Voorbeeldkabel:
PROFINET type B/C industriële Cat5e Ethernetkabel, IP67-gecertificeerd, D-gecodeerde M12 mannelijk-naar-mannelijk, SF/UTP dubbel afgeschermde 22AWG gevlochten geleiders, zeer flexibel, geschikt voor buitengebruik, PLTC-gecertificeerd, groene TPE-mantel.

4. Aanbevolen testtools

Verschillende testapparatuur garandeert de integriteit en conformiteit van PROFINET-kabels:

• Basistesters– Voor snelle continuïteits- en draadkaartcontroles.

• Geavanceerde certificeringstesters (bijv. Fluke, Softing)– Controleer of volledig aan de PROFINET- en Ethernet-standaarden wordt voldaan door demping, overspraak, impedantie en meer te meten.

• Netwerkanalysatoren– Analyseer de netwerkprestaties in realtime, bewaak de communicatiekwaliteit en spoor operationele problemen op.

5. Tips voor betrouwbaar testen

• Test altijd eerst vóór de installatie om kostbare uitval en herstelwerkzaamheden te voorkomen.

• Label alle geteste kabels en bewaar de certificeringsrapporten voor traceerbaarheid tijdens audits of onderhoud.

• Gebruik afgeschermde connectoren in omgevingen met hoge elektromagnetische interferentie om de signaalintegriteit te behouden.

• Vervang alle kabels met een signaalverlies dat de standaardlimieten overschrijdt (bijv. >3 dB) om de betrouwbaarheid van het netwerk op lange termijn te garanderen.

6. Veelvoorkomende testfouten die je moet vermijden

Veelvoorkomende fouten die de nauwkeurigheid van tests in gevaar brengen, zijn onder andere:

• Het overslaan van de afschermingscontrole in omgevingen met hoge elektromagnetische interferentie.

• Gebruikmaken van testers voor consumenten in plaats van PROFINET-gecertificeerde apparatuur.

• De installatie-instructies van de fabrikant negeren.

• Door kabels niet onder daadwerkelijke belasting te testen, worden prestatieproblemen die zich alleen tijdens gebruik voordoen, niet opgespoord.

7. Aanbevelingen voor betrouwbaarheid op lange termijn

• Gebruik voor alle nieuwe installaties Cat6-kabels of PROFINET-kabels met een hogere classificatie.

• Stel een preventief onderhoudsplan op met periodieke kabeltests om vroegtijdige slijtage te detecteren.

• Kies voor kabels met een LSZH- of PUR-mantel voor ruwe of veeleisende omgevingen.

• Bewaar en behandel kabels op de juiste manier en vermijd overmatig buigen of mechanische spanning om microbarsten te voorkomen die de elektrische prestaties na verloop van tijd verminderen.

8. Veelgestelde vragen over het testen van PROFINET-kabels

Vraag 1: Hoe vaak moeten PROFINET-kabels worden getest?
A: Testen tijdens de installatie en vervolgens elke 12-18 maanden als onderdeel van preventief onderhoud.

Vraag 2: Kunnen standaard Ethernet-testers gebruikt worden voor PROFINET-kabels?
A: Ze kunnen basistests uitvoeren, maar PROFINET-gecertificeerde testers worden aanbevolen voor volledige betrouwbaarheid.

Vraag 3: Wat is de maximaal ondersteunde kabellengte voor PROFINET?
A: 100 meter per segment voor koperkabels; glasvezel PROFINET kan veel verder reiken.

Vraag 4: Hoe kan ik controleren of de afscherming effectief is?
A: Door het uitvoeren van afschermingscontinuïteits- en aardingstesten.

Vraag 5: Is het testen van PROFINET-kabels buitenshuis anders?
A: Ja. Naast elektrische tests worden ook UV-bestendigheid, temperatuurbestendigheid en vochtbestendigheid beoordeeld.
